Ultra Dlúth DP-IQ Modulator Laofacht Rialaitheoir Laofacht Uathoibríoch Rialaitheoir
Gné
• Soláthraíonn ag an am céanna sé voltas laofachta uathoibríoch do mhodhnóirí IQ Dé-Pholaraithe
• Formáid mhodhnúcháin neamhspleách:
SSB, QPSK, QAM, OFDM fíoraithe.
• Breiseán agus Seinn:
Níl gá le calabrú láimhe Gach rud uathoibríoch
•I, airm Q: rialú ar mhodhanna Buaic agus Neamhní Cóimheas ard díothaithe:50dB max1
• Lámh P: rialú ar mhodhanna Q+ agus Q- Cruinneas: ± 2◦
• Próifíl íseal: 40mm(W) × 29mm(D) ×8mm(H)
• Ardchobhsaíocht: cur i bhfeidhm go hiomlán digiteach Éasca le húsáid:
•Oibriú láimhe le miongheansaí 2
Oibríochtaí OEM solúbtha trí UART / IO
• Dhá mhodh chun voltais laofachta a sholáthar: a.Rialú Uathoibríoch Laofachta b. Voltas laofachta sainithe ag an úsáideoir
Iarratas
•LiNbO3 agus modhnóirí DP-IQ eile
•Tarchur Comhleanúnach
1Braitheann an cóimheas díothaithe is airde ar 1, agus ní féidir leis dul thar 1, ar an gcóimheas díothaithe uasta modulator córais.
2Níl oibríocht UART ar fáil ach ar leagan éigin den rialtóir.
Feidhmíocht

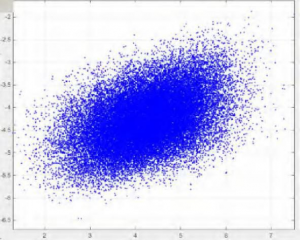

Fíor 1. Réaltbhuíon (gan rialtóir)
Fíor 2. Réaltbhuíon QPSK (le rialtóir

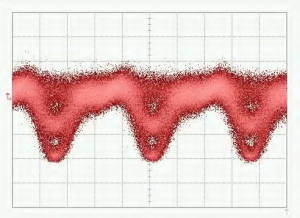

Fíor 3. Patrún QPSK-Eye
Fíor 5. Patrún réaltbhuíon 16-QAM
Fíor 4. Speictream QPSK
Fíor 6. Speictream CS-SSB
Sonraíochtaí
| Paraiméadar | Min | Clóscríobh | uas | Aonad |
| Feidhmíocht Rialaithe | ||||
| I, Q arm a rialú arNull(Íosta)or Buaic (Uasmhéid)pointe | ||||
| Cóimheas díothaithe | MER1 | 50 | dB | |
| Tá lámh P rialaithe arQ+ (ceathrú ar dheis)or Q- ( ceathairéad ar chlé)pointe | ||||
| Cruinneas ag Quad | −2 | +2 | céime2 | |
| Am cobhsaíochta | 45 | 50 | 55 | s |
| Leictreach | ||||
| Voltas cumhachta dearfach | +14.5 | +15 | +15.5 | V |
| Sruth cumhachta dearfach | 20 | 30 | mA | |
| Voltas cumhachta diúltach | -15.5 | -15 | -14.5 | V |
| Sruth cumhachta diúltach | 8 | 15 | mA | |
| Raon voltais aschuir YI/YQ/XI/XQ | -14.5 | +14.5 | V | |
| Raon voltais aschuir YP/XP | -13 | +13 | V | |
| Aimplitiúid dither | 1%Vπ | V | ||
| Optúil | ||||
| Cumhacht optúil ionchuir3 | -30 | -8 | dBm | |
| Tonnfhad ionchuir | 1100 | 1650 | nm | |
Tagraíonn 1 MER do Chóimheas Díothaithe Modulator intreach. Is gnách gurb é an cóimheas díothaithe a bhaintear amach an cóimheas díothaithe den mhodhnóir atá sonraithe i mbileog sonraí modulator.
2LigVπ cuir in iúl go bhfuil an voltas claonta ag 180◦ agusVP seasann an voltas laofachta is optamaithe ag Quad points.
3Tabhair faoi deara le do thoil nach dtagraíonn an chumhacht optúil ionchuir don chumhacht optúil ag an bpointe claonta roghnaithe. Is é an chumhacht optúil uasta is féidir leis an modulator a onnmhairiú chuig an rialtóir nuair a raonta an voltas claonta ó−Vπ go +Vπ .
Comhéadan Úsáideora
Fíor5. Tionól
| Grúpa | Oibríocht | Míniú |
| An chuid eile | Cuir isteach geansaí agus tarraing amach tar éis 1 soicind | Athshocraigh an rialtóir |
| Cumhacht | Foinse cumhachta do rialaitheoir claonta | Ceanglaíonn V- leictreoid dhiúltach an tsoláthair chumhachta |
| Nascann V+ leictreoid dheimhneach an tsoláthair chumhachta | ||
| Ceanglaíonn calafort lár leis an leictreoid talún | ||
| UART | Oibriú rialtóir trí UART | 3.3: voltas tagartha 3.3V |
| GND: Talamh | ||
| RX: Glacadh le rialtóir | ||
| TX: Tarchur rialaitheoir | ||
| stiúir | I gcónaí ar | Ag obair faoi staid chobhsaí |
| Ar-uaire nó as-ar gach 0.2s | Sonraí a phróiseáil agus cuardach a dhéanamh ar phointe rialaithe | |
| Ar-uaire nó as-ar gach 1s | Tá cumhacht optúil ionchuir ró-lag | |
| Ar uaire nó as-ar gach 3s | Tá cumhacht optúil ionchuir ró-láidir | |
| Polach1 | XPLRI: Cuir isteach nó tarraing amach an geansaí | gan geansaí: Modh null; le geansaí: Mód buaic |
| XPLRQ: Cuir isteach nó tarraing amach an geansaí | gan geansaí: Modh null; le geansaí: Mód buaic | |
| XPLRP: Cuir isteach nó tarraing amach an geansaí | gan geansaí: mód Q+; le geansaí: Q- mód | |
| YPLRI: Cuir isteach nó tarraing amach an geansaí | gan geansaí: Modh null; le geansaí: Mód buaic | |
| YPLRQ: Cuir isteach nó tarraing amach an geansaí | gan geansaí: Modh null; le geansaí: Mód buaic | |
| YPLRP: Cuir isteach nó tarraing amach an geansaí | gan geansaí: mód Q+; le geansaí: Q- mód | |
| Voltas Bias | YQp, YQn: Laofacht le haghaidh Y polarú Q lámh | YQp: Taobh dearfach; YQn: Taobh nó talamh diúltach |
| YIp, YIn: Laofacht do Y polaraíocht I lámh | YIp: Taobh dearfach; Ceann: Taobh nó talamh diúltach | |
| XQp, XQn: Laofacht le haghaidh X polarú Q lámh | XQp: Taobh dearfach; XQn: Taobh nó talamh diúltach | |
| XIp, XIn: Laofacht do X polaraíocht I lámh | XIp: Taobh dearfach; XIn: Taobh nó talamh diúltach | |
| YPp, YPn: Laofacht do lámh Y polarú P | YPP: Taobh dearfach; YPn: Taobh nó talamh diúltach | |
| XPp, XPn: Laofacht do lámh X polaraithe P | XPp: Taobh dearfach; XPn: Taobh nó talamh diúltach |
1 Braitheann Polar ar chomhartha RF an chórais. Nuair nach bhfuil aon chomhartha RF sa chóras, ba cheart go mbeadh an polaraíocht dearfach. Nuair a bhíonn aimplitiúid comhartha RF níos mó ná leibhéal áirithe, athróidh an polar ó dhearfach go diúltach. Ag an am seo, aistreoidh Null point agus Buaicphointe lena chéile. Athróidh an pointe Q+ agus an pointe Q lena chéile freisin. Cuireann lasc Polar ar chumas an úsáideora an
polar go díreach gan pointí oibríochta a athrú.
| Grúpa | Oibríocht | Míniú |
| PD1 | NC: Gan Ceangail | |
| YA: Y-polarization photodiode Anóid | YA agus YC: aiseolas fótavoltach polaraithe Y | |
| YC: Y-polarization photodiode catóide | ||
| GND: Talamh | ||
| XC: X-polarization fóta-óid catóide | XA agus XC: X polarú aischothú photocurrent | |
| XA: Anóid fótadiode X-polarúcháin |
1 Ní dhéanfar ach rogha amháin a roghnú idir fóta-óid rialtóra a úsáid nó fóta-óid mhodúil a úsáid. Moltar fótadiode rialaitheora a úsáid le haghaidh turgnaimh Lab ar dhá chúis. Ar an gcéad dul síos, chinntigh photodiode rialtóir cáilíochtaí. Ar an dara dul síos, tá sé níos éasca an déine solais ionchuir a choigeartú. Má tá fóta-óid inmheánach modhnóra á úsáid agat, cinntigh le do thoil go bhfuil sruth aschuir an fhóta-óid i gcomhréir go docht leis an gcumhacht ionchuir.
Tairgeann Rofea Optoelectronics líne táirge de mhodhnóirí leictreastatacha tráchtála, modhnóirí Céime, Modulator Déine, Fóta-bhrathadóirí, Foinsí solais léasair, Léasair DFB, Aimplitheoirí optúla, EDFA, léasair SLD, modhnú QPSK, léasair Pulse, Brathadóir solais, Fóta-bhrathadóir Cothrom, Tiománaí léasair , Aimplitheoir snáthoptaice, Méadar cumhachta optúil, Léasair leathanbhanda, Léasair tunable, Brathadóir optúil, Tiománaí dé-óid léasair, amplifier Fiber. Cuirimid go leor modhnóirí ar leith ar fáil freisin le haghaidh saincheaptha, mar mhodhnóirí céim eagair 1 * 4, modhnóirí ultra-íseal Vpi, agus modhnóirí cóimheas díothaithe ultra-ard, a úsáidtear go príomha in ollscoileanna agus in institiúidí.
Tá súil agam go mbeidh ár gcuid táirgí cabhrach duit agus do do chuid taighde.
