Rof Modulator leictreastatach 1550nm Sraith AM Modulator Déine 40G
Gné
* Caillteanas isteach íseal
* Bandaleithid Ard
* Voltas leath-tonn íseal
* Rogha saincheaptha
Iarratas
⚫ córais ROF
⚫ Dáileadh eochair chandamach
⚫ Córais braite léasair
⚫ Modhnú taobhbhanda
| Rof-Sraith AM | Rof-AM-07 | Rof-AM-08 | Rof-AM-10 | Rof-AM-13 | Rof-AM-15 | |||
| Tonnfhad oibriúcháin | 780nm | 850nm | 1064nm | 1310nm | 1550nm | |||
| bandaleithead | 10GHz | 10GHz | 10/20GHz | 2.5GHz | 50GHz | 10GHz | 20GHz | 40GHz |
| Caillteanas Ionsáigh | ＜5dB | ＜5dB | ＜5dB | ＜5dB | ＜4dB | |||
| Cóimheas díothaithe @DC | ＞20dB | ＞20dB | ＞20dB | ＞20dB | ＞20dB | |||
| VΠ @RF (1KHz) | ＜3V | ＜3V | ＜4V | <3.5V | ＜6V | <5V | ||
| VΠ @Bias | ＜3.5V | ＜3.5V | ＜5V | <5V | <8V | <7V | ||
Eolas a Ordú
| Rof | AM | XX | XXG | XX | XX | XX |
| Cineál: AM --- Modulator Déine | Tonnfhad: 07--- 780nm 10--- 1060nm 13--- 1310nm 15--- 1550nm | bandaleithead: 10GHz 20GHz 40GHz 50GHz
| Monatóireacht PD: PD--- Le PD | Cineál Snáithín Isteach: PP--- PM/PM
| Ceanglóir optúil: FA--- FC/APC FP--- FC/PC SP --- Saincheapadh |
R-AM-15-40G
Modulator Déine Tonnfhad 1550nm 40GHz
| Paraiméadar | Siombail | Min | Clóscríobh | uas | Aonad | ||||
| Paraiméadair optúla | |||||||||
| Tonnfhad oibriúcháin | l | 1530 | 1550 | 1565 | nm | ||||
| Caillteanas isteach | IL | 4 | 5 | dB | |||||
| Caillteanas ar ais optúil | ORL | -45 | dB | ||||||
| Athraigh cóimheas díothaithe @DC | ER@DC | 20 | 23 | 45 | dB | ||||
| Cóimheas díothaithe dinimiciúil | DER | 13 | dB | ||||||
| Snáithín optúil | Ionchurport | Panda PM Fujikura SM | |||||||
| port aschuir | Panda PM Fujikura SM | ||||||||
| Comhéadan snáithíní optúla | FC/PC, FC/APC Nó úsáideoir a shonrú | ||||||||
| Paraiméadair leictreacha | |||||||||
| bandaleithead oibriúcháin（-3dB） | S21 | 28 | 30 | GHz | |||||
| Voltas leath-tonn Vpi | RF | @50KHz |
| 4.5 | 5 | V | |||
| Laofacht | @Bias |
| 6 | 7 | V | ||||
| Caillteanas ar ais leictreach | S11 | -12 | -10 | dB | |||||
| Impedance ionchuir | RF | ZRF | 50 | W | |||||
| Laofacht | ZBIAS | 1M | W | ||||||
| Comhéadan leictreach | V(f) | ||||||||
Coinníollacha Teorainn
| Paraiméadar | Siombail | Aonad | Min | Clóscríobh | uas |
| Cumhacht optúil ionchuir | Pin, Max | dBm | 20 | ||
| Cumhacht RF ionchur | dBm | 28 | |||
| voltas claonta | Vbias | V | -15 | 15 | |
| Teocht oibriúcháin | Barr | ℃ | -10 | 60 | |
| Teocht stórála | Tst | ℃ | -40 | 85 | |
| Taiseachas | RH | % | 5 | 90 |

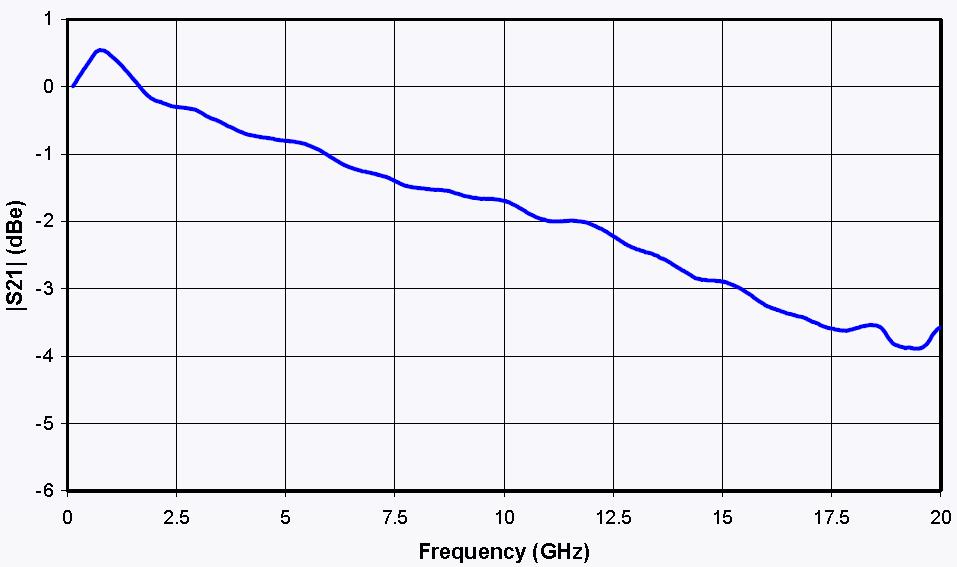

Cuar S21
&S11 Cuar
Cuar S21&s11
Léaráid Mheicniúil
| PORT | Siombail | Nóta |
| I | Port ionchur optúil | Snáithín PM (125μm/250μm) |
| Amach | Port aschuir optúil | Rogha PM agus SMF |
| RF | Port ionchur RF | SMA(f) |
| Laofacht | Port rialaithe claonta | 1,2 Laofacht, 34- N/C |
Tairgeann Rofea Optoelectronics líne táirge de mhodhnóirí leictreastatacha tráchtála, modhnóirí Céime, Modulator Déine, Fóta-bhrathadóirí, Foinsí solais léasair, Léasair DFB, Aimplitheoirí optúla, EDFA, léasair SLD, modhnú QPSK, léasair Pulse, Brathadóir solais, Fóta-bhrathadóir Cothrom, Tiománaí léasair , Aimplitheoir snáthoptaice, Méadar cumhachta optúil, Léasair leathanbhanda, Léasair tunable, Brathadóir optúil, Tiománaí dé-óid léasair, amplifier Fiber. Cuirimid go leor modhnóirí ar leith ar fáil freisin le haghaidh saincheaptha, mar mhodhnóirí céim eagair 1 * 4, modhnóirí ultra-íseal Vpi, agus modhnóirí cóimheas díothaithe ultra-ard, a úsáidtear go príomha in ollscoileanna agus in institiúidí.
Tá súil agam go mbeidh ár gcuid táirgí cabhrach duit agus do do chuid taighde.
